Royal皇家88MAG/MIG焊的熔滴过渡形式有哪些?
宣布日期：2022-10-11 作者： Royal皇家88 点击：
昆山Royal皇家88焊接致力于MAG管道打底焊工艺并取得重大突破 ，使用MAG焊焊接时 ，凭证接纳焊接工艺参数的差别 ，熔滴过渡方法有短途经渡、大滴过渡和射流过渡三种。

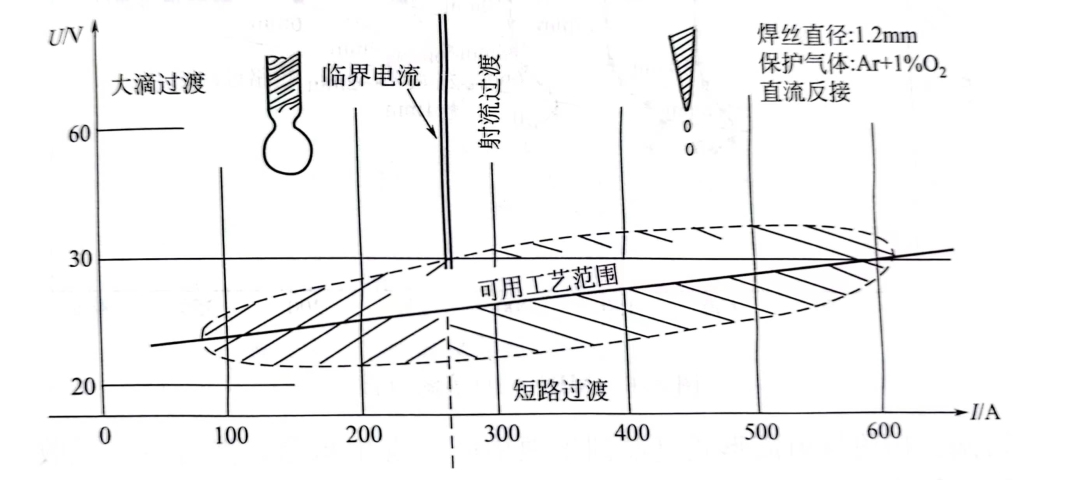

如图所示。
Royal皇家88焊接MAG焊的短途经渡与CO2短途经渡特点类似 ，现实焊接生产中一样平常不必。大滴过渡的泛起在电弧电压较高、焊接电流较小的情形下。由于使用这种过渡工艺焊接的焊缝易泛起熔合不良、未焊透、余高过大等缺陷 ，因此在现实焊接生产中一样平常也不必。MAG焊通常接纳射流过渡举行焊接。

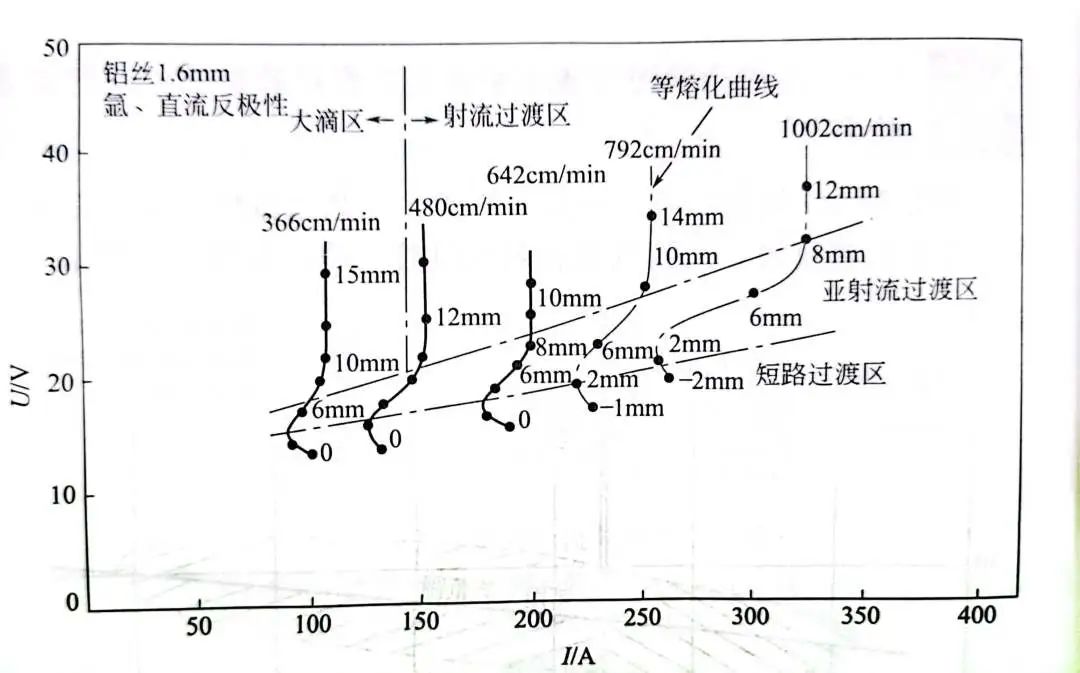

使用MIG焊焊铝及铝合金时 ，凭证接纳焊接工艺参数的差别 ，熔滴过渡方法有短途经渡、大滴过渡、亚射流和射滴过渡四种 ，如图所示。
Royal皇家88焊接MIG焊的短途经渡及大滴过渡的特点与MAG焊类似 ，现实焊接生产中一样平常不必。亚射流过渡是介于短途经渡与射流过渡之间的一种过渡形式 ，是铝及铝合金焊接中特有的一种熔滴过渡方法。它爆发于弧长较短 ，电弧电压较小时。由于弧长较短 ，尺寸细小的熔滴在即将以射滴形式过渡到熔池中时 ，爆发短路 ，然后在电磁缩短力的作用下完成过渡。
Royal皇家88焊接使用亚射流过渡工艺举行焊接时 ，电弧具有很强的固有自调理作用 ，接纳等速送丝机配恒流特征的电源即可坚持弧长稳固。其优点是焊接历程稳固、焊缝形状及熔深很是匀称、可阻止指状熔深。但由于其工艺规模很窄 ，焊接电流与送丝速率匹配很是难题 ，控制不当会导致回烧导电嘴或短路 ，因此这种过渡形式在焊接生产中应用很少。MIG焊普遍接纳的熔滴过渡形式为射滴过渡。
Royal皇家88焊接MAG焊接工艺适用于直管和管件的多种形式的自动对接焊 ，特殊适合长管以及两头是管件形式的焊接 ，是现在国际上唯一实现无间隙组对状态下的MAG单面焊双面成型工艺。
